定量泵
所属类别：定量泵
- 售后QQ：
- 售后QQ：
咨询热线：13532866706
详细内容
单头系列产品技术参数
|
型号 |
JYD-D06 |
JYD-D12 |
JYD-D16 |
JYD-D22 |
JYD-D28 |
JYD-D32 |
|
|
单冲程容量范围 |
0.02～0.8g |
0.1～2g |
0.1～5g |
0.1～10g |
0.1～15g |
0.1～20g |
|
|
灌装精度 |
±0.002% |
±0.005% |
±0.005% |
±0.006% |
±0.008% |
±0.008% |
|
|
柱塞材质 |
ZrO2 |
ZrO2 |
ZrO2 |
ZrO2 |
ZrO2 |
ZrO2 |
|
|
柱塞直径 |
6mm |
12mm |
16mm |
22mm |
32mm |
32mm |
|
|
最高扬程高度 |
扬程高度为5M（以水为流体介质数据测试） |
7M（以水为流体介质数据测试） |
|||||
|
最高吞吐压力 |
0.5MPa |
0.5MPa |
0.5MPa |
0.5MPa |
0.5MPa |
0.5MPa |
|
|
噪音 |
＜50dB |
＜50dB |
＜50dB |
＜50dB |
＜50dB |
＜50dB |
|
|
导液管道内径 |
2.00 mm |
2.00 mm/4.00mm |
4.00 mm |
4.00 mm |
6mm |
6mm |
|
|
工作电压 |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
|
|
电机运行峰值电流 |
1.0A |
1.0A |
1.0A |
1.0A |
2.0A |
2.0A |
|
|
微分脉冲/圈 |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
|
|
智能控制系统单元 |
PLC/4.3触摸屏 |
PLC/4.3触摸屏 |
PLC/4.3触摸屏 |
PLC/4.3触摸屏 |
PLC/4.3触摸屏 |
PLC/4.3触摸屏 |
|
|
通讯接口 |
国标 |
||||||
|
泵头尺寸 |
920×500×650mm |
920×500×650mm |
920×500×650mm |
920×520×675mm |
920×640×720mm |
920×640×720mm |
|
|
控制器尺寸 |
|
300×220×150mm(长×宽×高) |
|||||
双头系列产品技术参数
|
型号 |
JYD-S06 |
JYD-S12 |
JYD-S16 |
JYD-S22 |
JYD-S28 |
JYD-S32 |
|
单冲程容量范围 |
0.02～0.8g |
0.1～2g |
0.1～5g |
0.1～10g |
0.1～15g |
0.1～20g |
|
灌装精度 |
±0.002% |
±0.003% |
±0.005% |
±0.006% |
±0.008% |
±0.008% |
|
柱塞材质 |
ZrO2 |
ZrO2 |
ZrO2 |
ZrO2 |
ZrO2 |
ZrO2 |
|
柱塞直径 |
6mm |
12mm |
16mm |
22mm |
28mm |
32mm |
|
最高扬程高度 |
扬程高度为5M（以水为流体介质数据测试） |
7M（以水为流体介质数据测试） |
||||
|
最高吞吐压力 |
0.5MPa |
0.5MPa |
0.5MPa |
0.5MPa |
0.5MPa |
0.5MPa |
|
噪音 |
＜50dB |
＜50dB |
＜50dB |
＜50dB |
＜50dB |
＜50dB |
|
导液管道内径 |
2.00 mm |
2.00 mm/4.00mm |
4.00 mm |
4.00 mm |
6 mm |
6 mm |
|
工作电压 |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
|
电机运行峰值电流 |
1.0A |
1.0A |
1.0A |
1.0A |
2.0A |
2.0A |
|
微分脉冲/圈 |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
|
智能控制系统单元 |
PLC/4.3触摸屏 |
PLC/4.3触摸屏 |
PLC/4.3触摸屏 |
PLC/4.3触摸屏 |
PLC/4.3触摸屏 |
PLC/4.3触摸屏 |
|
通讯接口 |
国标 |
|||||
|
泵头尺寸 |
920×500×650mm |
920×500×650mm |
920×500×650mm |
920×520×675mm |
920×640×720mm |
920×640×720mm |
|
控制器尺寸 |
300×220×150mm(长×宽×高) |
|||||
特点
|
采用氧化锆材料，经高温2715℃烧结加工而成，是一种无机非金属材料、高韧性、高硬度、高强度的耐磨性、抗腐蚀性，使用寿命长的优良特点。 |
|
|
特殊陶瓷正排量柱塞泵， 无阀门式设计,流量稳定 |
高精度数字化智能控制技术 |
|
耐腐蚀、耐高温、耐摩擦、密度高、硬度高 |
无浪费、无气泡、无泄露、无滴液、无堵塞 |
|
低功耗 |
只有一个运动部件,无任何动态密封件 |
|
可即变方向、速度、容量 |
无需油润滑，长寿命 |
应用范围
广泛应用于新能源、工业、药业、食品、化妆品等
典型应用:
电池工业：锂离子电池，超级电容器，动力电池，锂锰电池，燃料电池等精密注液。
医 药: 应用于化学试剂高精密分注、喷涂、吸取、润湿及混合系统，药水、采血管、口服液、生物制剂等。
食品工业：添品剂，杀菌剂，香精注入、油类分装、乳品、调味品、浆料、酸奶、加味加色、糖衣制作及抛。
化妆品工：化妆品色料的添加，香料添加、香水、精油、睫毛液、指甲油、洁口净等精密分装。
精密清洁：实验室玻璃器皿及元件清洗器的高浓度清洁液注入，洗车业高浓度洗剂稀释计量等。
实验设备：可适化学合成，分子合成，石化精炼污水及废弃物处。
环境及污染控制：各种气体，地表水，废水取样，单体，聚合物的添加，水及废弃特处理所需化学物注入。
点滴系统：一次性医药用品，电子，医药电脑调校测试设备中溶剂，UV胶，润滑剂，水银分注等。
JYD陶瓷制造工艺及材料特性:
|
特性项目 |
氧化铝（Al2O3） |
氧化锆（ZrO2） |
碳化硅（SiC） |
氮化硅（Si3N4） |
|
|
颜色 |
|
白色 |
白 |
黑 |
黑灰 |
|
纯度 |
% |
99.7 |
3Y—TZP |
— |
— |
|
用途 |
|
耐腐蚀、耐磨 |
耐磨、耐腐 |
耐磨、热、耐腐蚀 |
耐磨、耐热、耐腐蚀 |
|
密度 |
Kg/m3×103 |
3.93 |
6 |
3.2 |
3.25 |
|
吸水率 |
% |
0 |
0 |
0 |
0 |
|
HV硬度 |
GPa |
18 |
13.2 |
22 |
16 |
|
抗弯强度 |
MPa |
390 |
1200 |
400 |
700 |
|
抗压强度 |
MPa |
2300 |
3500 |
— |
3800 |
|
弹性模量 |
GPa |
375 |
200 |
430 |
290 |
|
断裂韧性 |
Mpa/m |
4 |
7 |
4 |
5 |
|
热膨胀系数 |
×10-6/℃ |
7 |
10 |
3.7 |
2.6 |
|
热传导率 |
W/（m·K） |
33 |
3 |
60 |
20 |
|
最高工作温度 |
℃ |
1600 |
200 |
— |
— |
|
耐热冲击 |
℃ |
200 |
200 |
400 |
550 |
|
介电强度 |
V/m×106 |
18 |
11 |
— |
— |
|
介电常数 |
— |
9.7 |
33 |
— |
— |
|
介电损耗系数 |
×10-4 |
10.06 |
520 |
— |
— |
|
硝酸 |
Wt Loss mg/cm2/D |
0.15 |
0.1 |
0.02 |
0.05 |
|
硫酸 |
Wt Loss mg/cm2/D |
0.04 |
0.5 |
0.009 |
0.2 |
|
氢氧化铝 |
Wt Loss mg/cm2/D |
— |
1 |
0.01 |
0.3 |

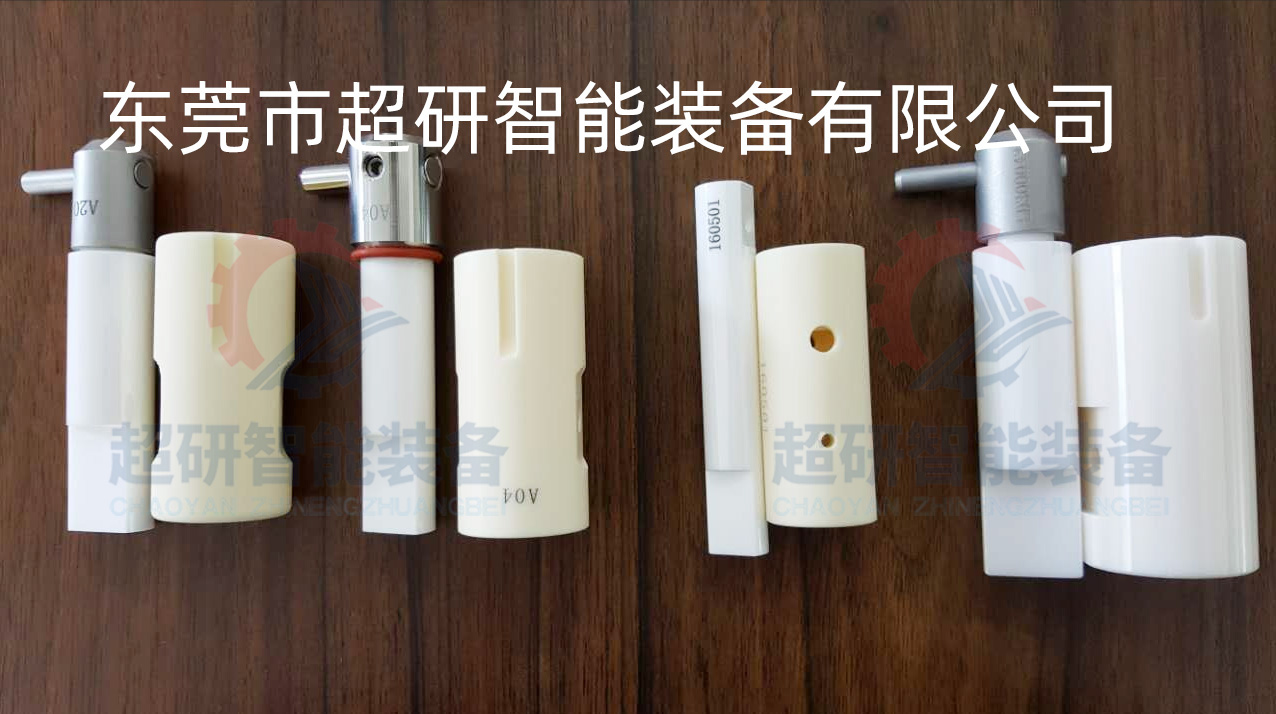

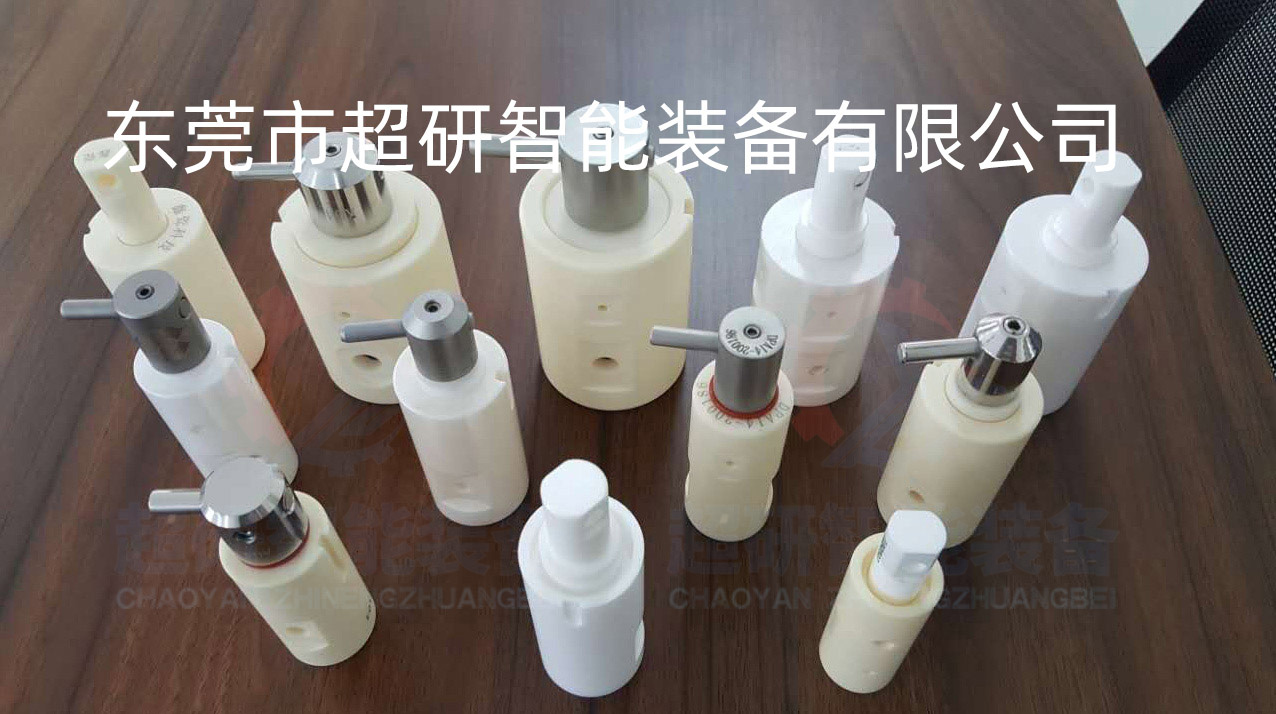

JYD精密陶瓷泵芯部件
JYD柱塞运动
